Product Details
Lugar de origem: Zhejiang, China (continente)
Marca: YONGDE
Certificação: ISO9001/KEMA
Número do modelo: YH5W5-36
Payment & Shipping Terms
Quantidade de ordem mínima: 1PCS
Preço: negotiation
Detalhes da embalagem: Caixa
Tempo de entrega: 21days pelo recipiente
Termos de pagamento: T/T ou união ocidental ou L/C ou Paypal
Habilidade da fonte: 30,000pcs pelo mês
Palavras-chaves: |
Prendedor do impulso do óxido de metal |
Material: |
BORRACHA DO SILICONE |
Alojamento: |
Polímero |
Tensão avaliado: |
36kV |
Corrente nominal: |
5kA |
Acessório: |
Suporte, tampão de isolamento, ligação do tanoeiro, isolador, aro |
Estrutura: |
Auto-estar |
Cor: |
Cinza |
Palavras-chaves: |
Prendedor do impulso do óxido de metal |
Material: |
BORRACHA DO SILICONE |
Alojamento: |
Polímero |
Tensão avaliado: |
36kV |
Corrente nominal: |
5kA |
Acessório: |
Suporte, tampão de isolamento, ligação do tanoeiro, isolador, aro |
Estrutura: |
Auto-estar |
Cor: |
Cinza |

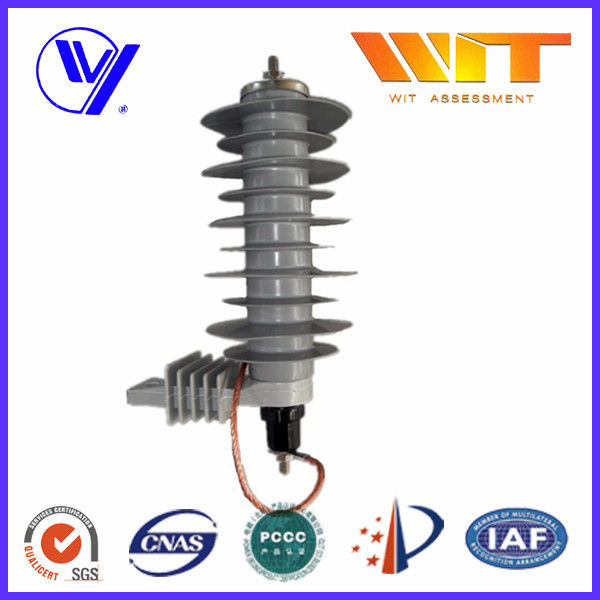

5KA Kema testou o prendedor composto do impulso do óxido de metal do polímero com suporte de isolamento
0.28kV~500kV afluem as características dos prendedores:
1. A estrutura de enrolamento aplicada coluna do núcleo, a coluna abrigada polímero do núcleo moldadas na coluna do núcleo, com quase nenhuma diferença de ar interna, e o desempenho proeminente da selagem simples na estrutura, pequeno em tamanho e na luz no peso.
2. o polímero abrigado com borracha de silicone, varistor à prova de explosões de ZnO como o componente do núcleo é grande
na capacidade de fluxo.
3. IEC 60099-4 do standard internacional e ANSI 62,22, e com confiança alta. Com partes superiores inteiramente isoladas, o produto pode ser aplicado à instalação completa do armário, que pode reduzir o tamanho de projeto do armário.
4. os produtos com dispositivo do destacamento podem fornecer sinais para parar a operação quando a falha ocorre,
evitá-la a explosão do prendedor, e é livre de manutenção.
5. o polímero abrigou produtos com seis níveis de CTI, distância de dispersão cumpre as exigências IV do nível em áreas pesadas da poluição.
Breve descrição:
Os prendedores do impulso de YongDe podem ser aplicados a uma variedade de sistemas que incluem o equipamento da subestação, os conversores de AC-DC, o sistema de energia da estrada de ferro e as unidades de distribuição de poder variando de 0.25kV aos sistemas 765kV. Estes prendedores do impulso demonstram propriedades excelentes da proteção. Os prendedores do impulso de YongDe incorporam elementos de YNR (elementos não-lineares de ZnO do resistor de YongDe) com características tensão-atuais não-lineares superiores, de alta qualidade e confiança. O tipo prendedores do óxido de metal do impulso oferece tais características especiais inerentes na estrutura de Gap-menos, tal como uma resposta rápida à tensão de pico, à capacidade da dissipação de alta energia, à operação segura, à densidade/peso leve e à liberdade da poluição.
Características:
1. Compacto e de pouco peso
2. Desempenho extremamente seguro do relevo de pressão
3. Desempenho superior contra a contaminação ambiental
4. Estrutura diretamente moldada
5. Conformidade com standard internacionais (IEC60099-4)
6. Estrutura simples do apoio
7. Fabricado em ISO-9001 avançado certificou facilidades
Aplique a:
1. Redes de distribuição
2. Linha de transmissão
3. Subestação
4. Central elétrica da estrada de ferro
5. Alternador e eletromotor
Especificações:
Tipo | YH5W5-36/95.5 | ||
Tensão avaliado---------quilovolt | 36 | kA atual alto do impulso 4/10µS | 65 |
MOCV ----------------quilovolt | 29 | O impulso de relâmpago suporta o quilovolt | 150 |
Corrente nominal-------kA | 5 | A tensão da frequência do poder suporta (seco/molhado) o quilovolt | 70 |
Tensão residual do impulso íngreme----em 5kA (quilovolts) | 103,5 | 0.1S TOV--------------quilovolt | 43,2 |
tensão 8/20µS residual da corrente de impulso quilovolt do relâmpago (valor máximo)-----em 5kA (quilovolt) | 95,5 | 1S TOV----------------quilovolt | 41,4 |
Tensão residual da corrente de impulso de comutação quilovolt (valor máximo)----em 1kA (quilovolt) | / | 10S TOV---------------quilovolt | 39,6 |
tensão da referência da C.C. 1mA (quilovolts) | 51 | 1200S TOV-------------quilovolt | 36 |
Linha nível da descarga | 1 | Distância de dispersão ----milímetro | 1148 |
corrente de impulso longa A da duração 2mS | 250 | O material empregou em série o resistor não-linear | Óxido de zinco |
Nota:
1 stardand aplicável: IEC, ANSI, GB e o outro standard internacional
Cor 2 normal do prendedor do impulso: vermelho, cinzento e marrom.
Projeto 3 especial que concorda a exigência de cliente.
